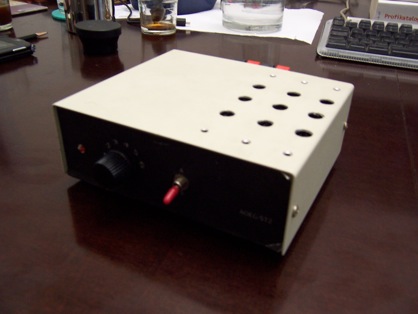

ein recht puristischer 2x tda2005 chip verstärker in bridge konfiguration mit externem 40 watt netzteil.
der chip heisst tda2005m
schaltung:
www.hobby-hour.com/electronics/tda2005-bridge.gif
2x20 watt sinus sind bei entsprechenden boxen durchaus rauszuholen.
das netzteil ist ein 40 watt druckernetzteil vom flohmarkt.
ein poti 100k log für die lautstärke und ein umschalter für 2 audio-in kanäle sind alles was er hat.
ein alternativer schaltplan für eine nicht bridge schaltung und einen tda2005 ohne m chip:
http://home.eunet.cz/rysanek/tda2005.gif
nachtrag: egal ob m oder s, der chip ist der selbe. wichtig ist, wie volker schreibt, dass im datenblatt 3.3 ohm für pin 2 und 4 richtig ist und dass vor dem elko der eingänge 1 und 5, 10 kiloohm auf masse gelegt werden müssen, damit das ganze nicht schwingt. |
|

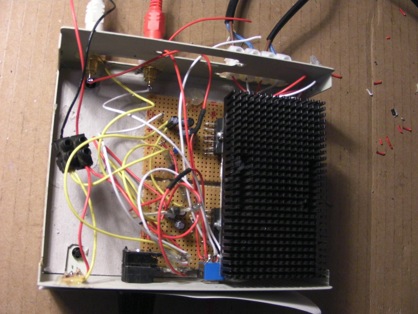

mit fettem kühlkörper

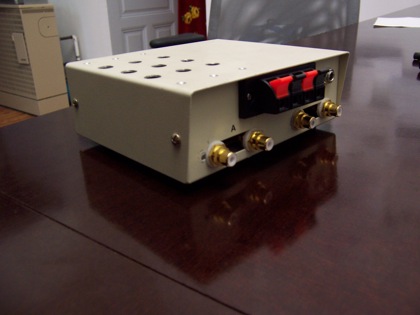

anschlüsse aus purem gold!

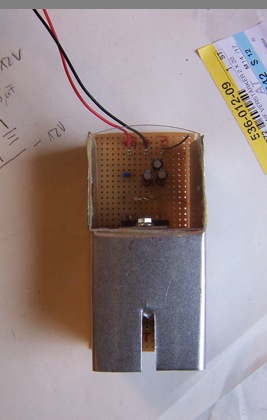

ein kanal von oben

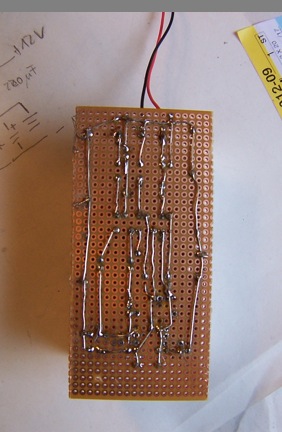

und von unten
|
)
)
)
)
)
