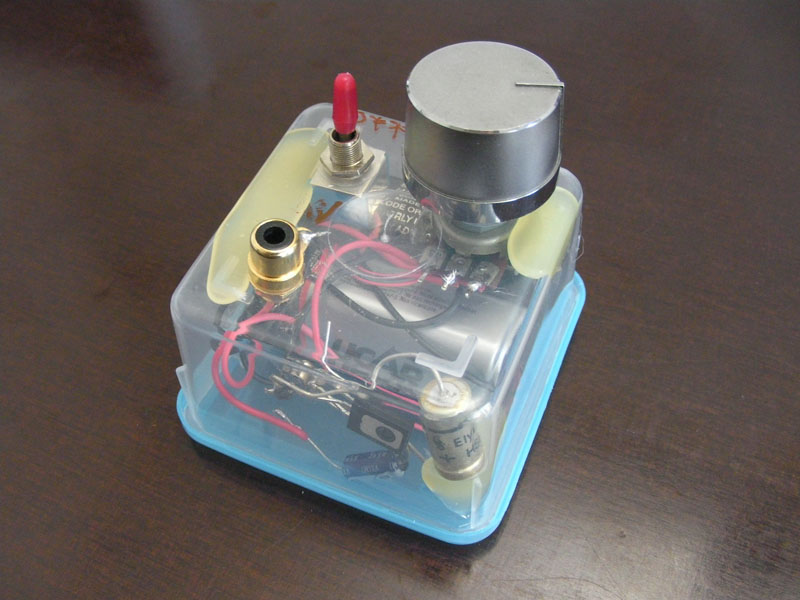

der banalste oszillator den ich kenne. 2 kondensatoren, ein poti und ein bd139 transistor.
braucht relativ viel spannung (18 volt) und kann in meiner konfiguration von einem schlag pro 2 sekunden bis zu 200 hz moduliert werden.
NACHTRAG:
habe die led wieder ausgebaut und 1K vor das poti geschaltet weil es abgebrannt ist.
feuer im poti, auch lustig. |
|

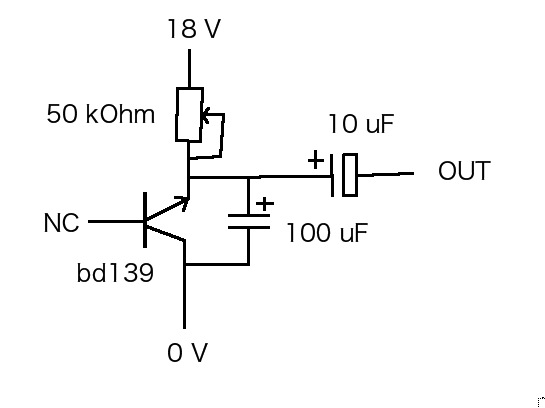

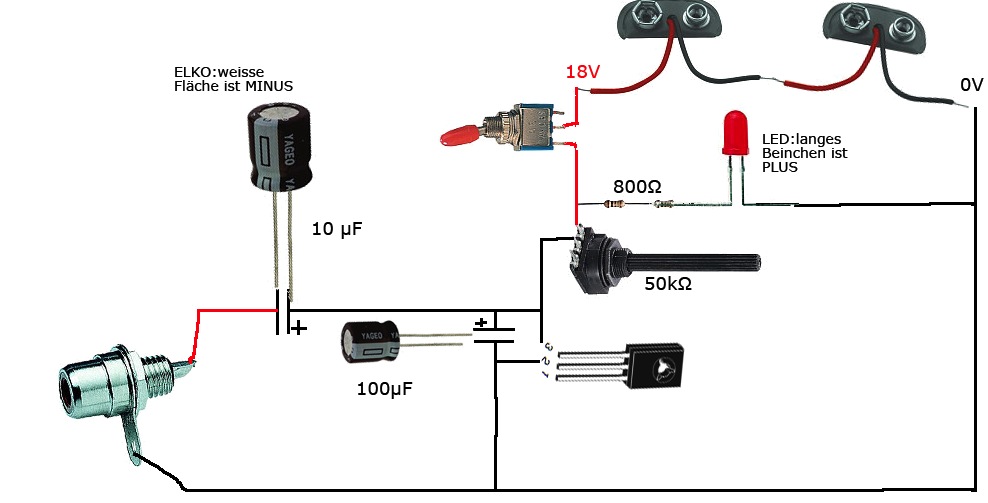

schaltplan
|
|
)
)
)
