ein neues verstärkerprojekt mit 2 x lm3886 chips, die ich billig bei ebay ersteigert habe.
wie gesagt, das netzteil ist das um und auf bei einem verstärker und wenn es nicht 140 watt liefert, kommen auch keine 140 watt in die boxen hinein.
bei so viel leistung muss auch der kühlkörper etwas größer sein als sonst.
diesmal habe ich auch ein etwas besseres poti als die 2 euro potis, nämlich eines von alps gekauft, weil, wenn schon denn schon.

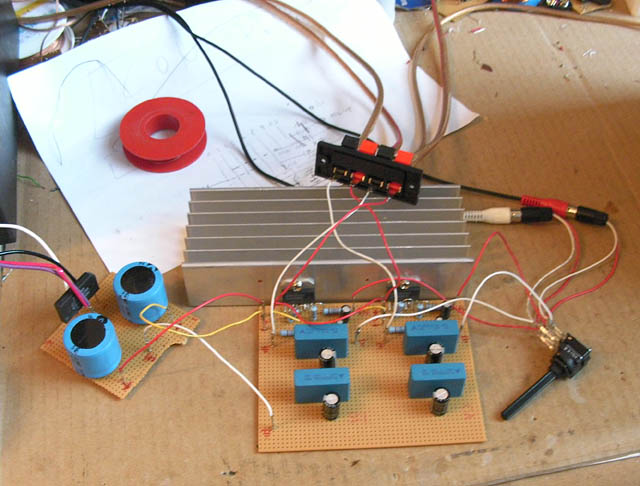

testaufbau abgeschlossen, was soll ich sagen, traue mich nicht ganz aufdrehen, weil ich nur relativ kleine eltac boxen dranstecken habe, aber holla, da steckt kraft dahinter. relativ zur potidrehung wird auch der kühlkörper wärmer.
nachtrag: auf dem kühlkörper bzw chipgehäuse liegen minus volt und nicht masse. daher den kühlkörper vom rest isolieren. sonst wirds recht schnell und nur für kurz sehr sehr warm.
nachtrag2: der lm3886t wäre die isolierte variante gewesen, und sei für das nächste mal die erste wahl

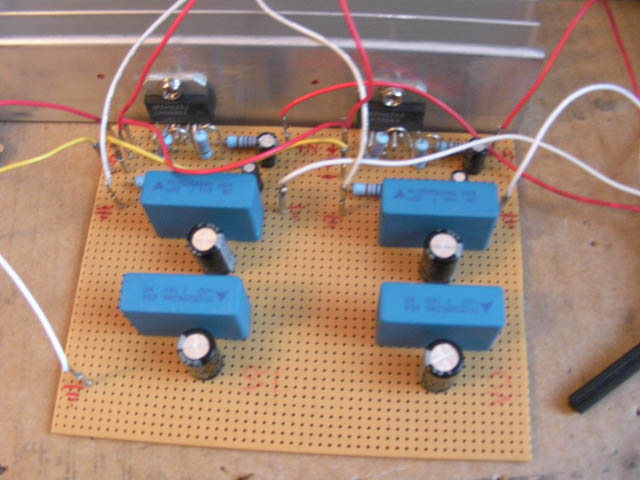

und direkt verdrahtet ala mick feurbacher
http://dogbreath.de/Chipamps/ThreeResAmp/ThreeResAmp.html
|
|

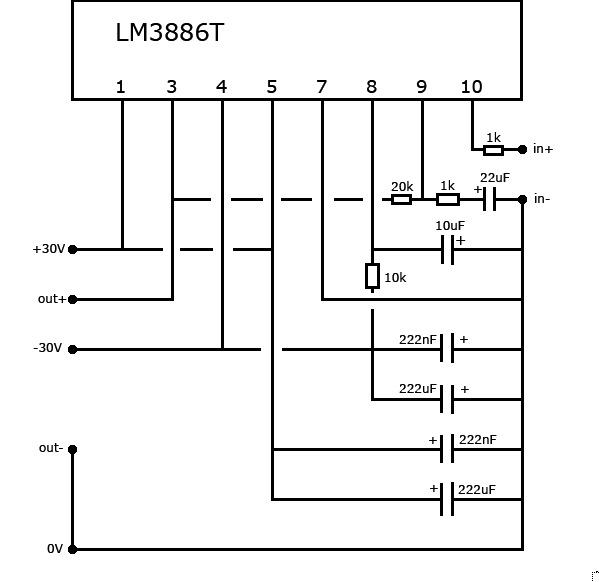

quasi wie im datenblatt

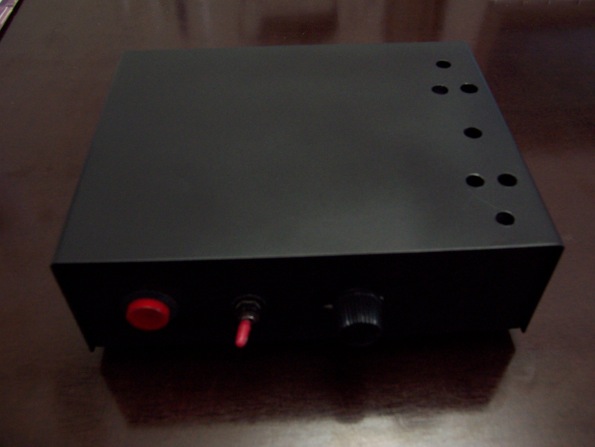

fertig

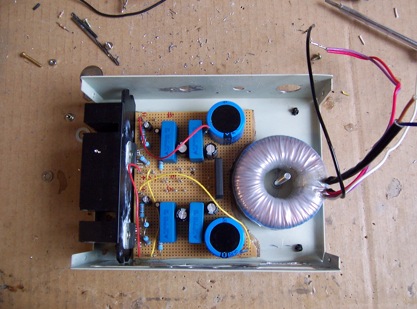

innen
|
)
)
)
)
)
