nachdem ich meinen rotel eingemottet habe und musik nur noch über meine eigenen verstärker höre, lagen meine platten brach.
daher musste ich zumindest übergangsweisen einen phono preamp bauen bis ich zeit für den röhrenvorverstärker habe.
derweil also:
ich verwende einen ne5532 als chip.
den plan habe ich von :
http://magicview.teeta.com/blog/data/118760.html (bild2)
jedoch habe ich:
- die 49.9 ohm die von pin 2 über 47uF auf masse gehen, gegen 2,2 Kohm getauscht, denn die verstärkung war viel zu gross.
- zum widerstand 47k nach dem eingang habe ich einen kondensator mit 100pf parallel auf masse gelegt, weil der verstärker zu höhenlastig war.

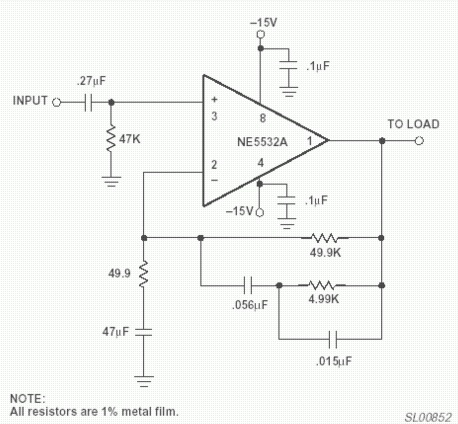

- die riaa entzerrung (49.9k 4.9k 56nf und 15nf) unten rechts habe ich gegen folgende ersetzt: http://sound.westhost.com/project25.htm (bild3)
als netzteil für +12v, -12v pumpe ich 20v≈ über 4 dioden und 2 elkos auf, aber der chip braucht so wenig strom, dass auch 2x 9v batterien power für mindestens 1e woche ununterbrochen strom sorgen.
hab das teil dann dem münzer geschenkt, denn der hatte seine plattenspieler direkt! am AUX vom verstärker hängen.
würde mich interessieren, ob der preamp noch geht.
|
|

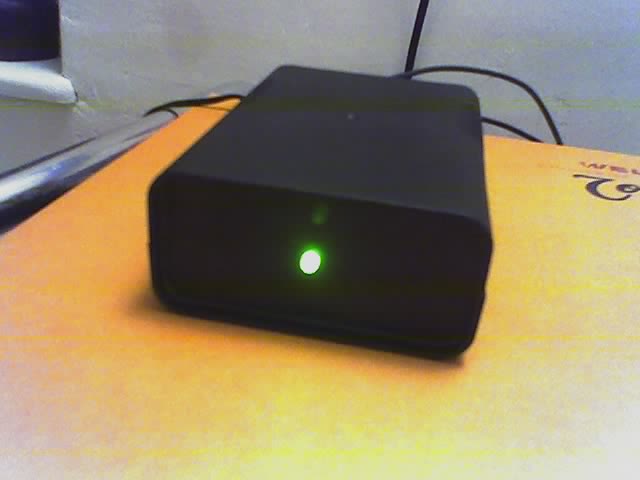

mit dem handy

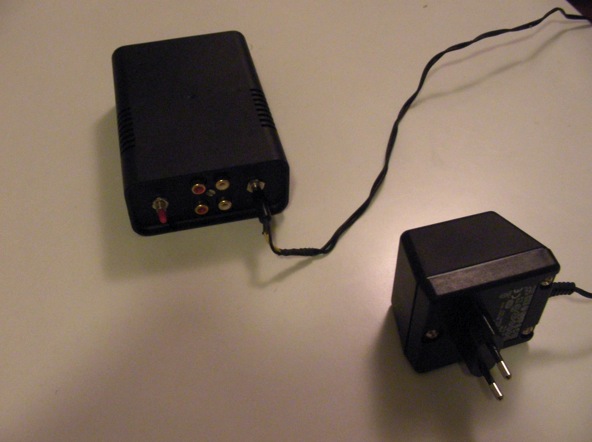

bild 2
bild 3
die platine

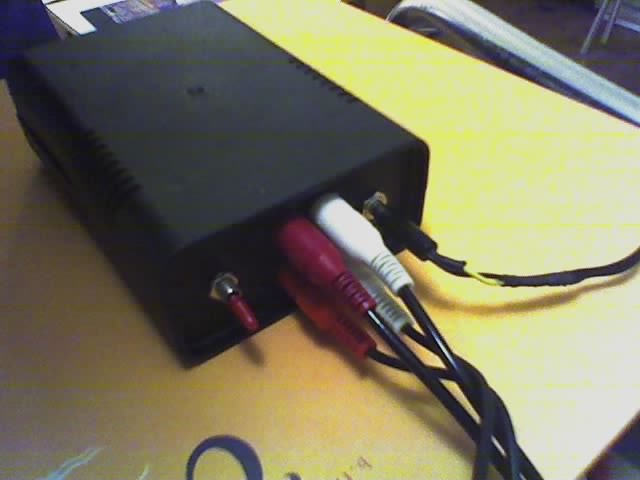

von hinten
|
