RIBINI amp mit 2 x TDA2006 in single supply schaltung.
eigentlich wollte ich einen amp für eine talkbox bauen, doch dann war er zu leise um ein horn mit schlauch zu treiben.

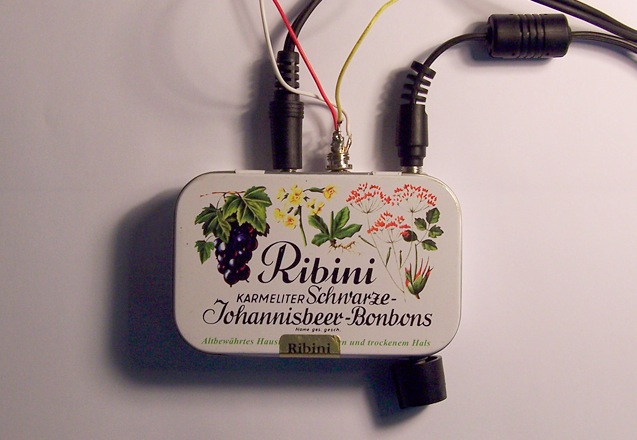

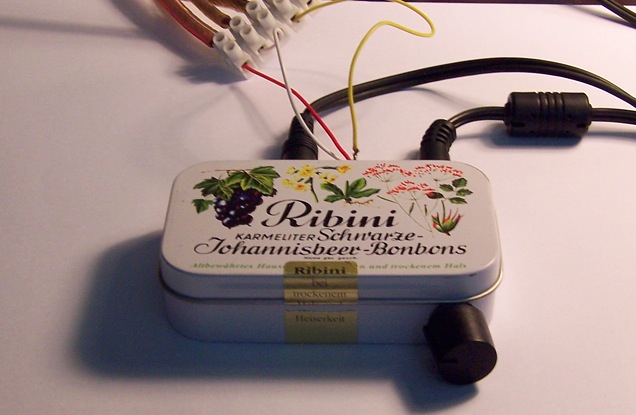

da ich so etwas sowieso immer schon mal machen wollte habe ich den amp dann gleich 2x aufgebaut und in eine ribini schachtel gebaut.
altoids amp sozusagen von der größe her.
2 x 3.5 mm klinken für ein und ausgang
1 kleines alps poti
1 externes 12V 18 watt netzteil

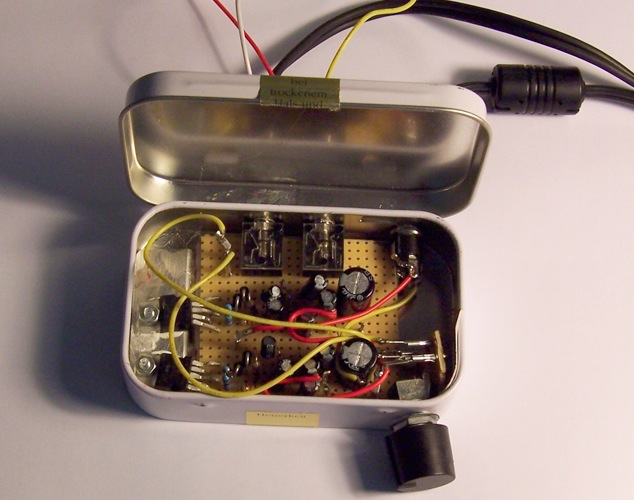

kühlkörper ist die ganze schachtel.
wenn man nicht zu laut aufdreht, dann wird sie nur handwarm.
die schaltung:
www.elecfree.com/circuit/car-power-amp/tda2006-amplifier-audio-otl-12w-with-single-power-supply/ wobei mir die 2200 uF etwas groß für die box vorkamen und ich sie mit 1000uF bestückt habe.
brummt nicht, spielt gut und bringt, wenn das netzteil stark genug ist bis zu 24 watt sinus auf 4 ohm.
|
|
|
|
)
)
)
