nach einer vorlage für ein display von einem 3110 flux am flohmarkt für 1 euro ein 5110 handy gekauft und ausprobiert.
www.arduino.cc/cgi-bin/yabb2/YaBB.pl?num=1200398529/16#16
a) code in arduino eingetragen, etwas mehr zeichen dazu laut www.mikrocontroller.net/attachment/29117/Nokia3310Display.txt
und die pins für das entsprechende LPH7366 richtig geschaltet:
pin1 V+
pin2 Sclk
pin3 Sda
pin4 DorC
pin5 Cs
pin6 Osc (32768Hz external clock) --leer gelassen
pin7 Gnd
pin8 Vout(DC/DC voltage converter) -- mit 0,1 uF auf masse gelegt.
pin9 Reset
hurra, es zeigt schon was an.
dringend zu empfehlen sind aber displays aus den handys:
nokia 3210, nokia 3310, 3315, 3330, 3350, 3410, nokia 6210 da diese nicht mit den ultrakleinteiligen anschlüssen ausgestattet sind, das ist nämlich wie löten mit menschlichem haar.
Nachtrag: habe ein display aus einem 3210 und auch nicht besser
hier der vergleich:
http://serdisplib.sourceforge.net/ser/pcd8544.html
|
|

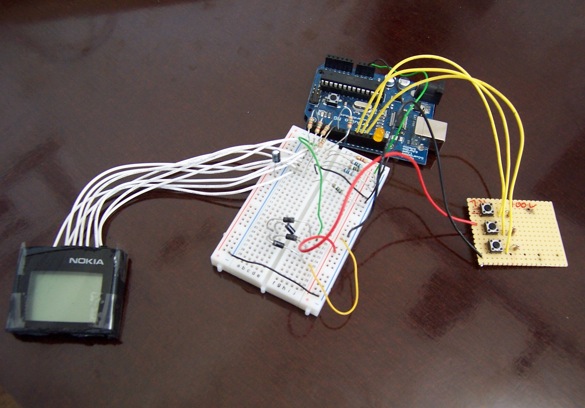

setup mit taster
|
|
)
